ТППэп

Область применения

Предназначены для эксплуата-ции в местных первичных сетях телефонной связи с номиналь-ным напряжением дистанци-онного питания до 225 В и 145 В переменного тока частотой 50 Гц или напряжением до 315 В и 200 В постоянного тока соответственно.

Форма поставки

Поставки производятся на деревянных барабанах по ГОСТ 5151-79 строительными длина-ми, в зависимости от парности, от 120 до 500 м и более.

Опции:

По специальным требованиям заказчика выпускаются кабели ТППэп (Б, БГ, БбШп) с уменьшен-ной омической асимметрией жил в паре. Также выпускаются кабели ТПВ(нг) емкостью 5 пар с диаметром токопроводящей жилы 0,4; 0,5; 0,64 мм.

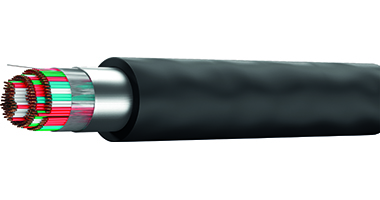

Конструкция

ЖИЛАM – медная мягкая проволока.

ИЗОЛЯЦИЯ – изоляционный ПЭ высокого давления.

ПОЯСНАЯ ИЗОЛЯЦИЯ – ПЭТФ пленка и/или мешочная бумага, и/или пленка вспененная полипропиленовая.

ЭКРАН – алюмополиэтиленовая лента с проложенной под ней медной луженой проволокой.

ОБОЛОЧКА – светостабилизированный ПЭ высокого давления или ПВХ пластикат (для кабелей ТПВ), в т.ч. пониженной горючести (для кабелей ТПВнг).

ЗАЩИТНЫЕ ПОКРОВЫ – броня из стальных лент для кабелей ТППэпБ, ТППэпБбШп, броня из стальных лент с противокоррозионным покрытием для кабелей ТППэпБГ, покрытая стеклопряжей по битумному подслою (Б) или шлангом из светостабилизированного ПЭ (БбШп).

Условия эксплуатации и монтажа

Рабочая температура– от минус 50° С до плюс 60° С для кабелей ТППэп (Б, БГ, БбШв) и от минус 40° С до плюс 60° С для кабелей ТПВ(нг).

Минимальный срок службы в нормальных условиях – 20 лет.

Преимущественные области применения – прокладка непосред-ственно в грунтах всех категорий не характеризующихся повышенной коррозионной активностью по отношению к стальной броне не подвержен-ных мерзлотным деформациям (ТППэпБ), в грунтах всех категорий (кроме механизированной – в скальных грунтах), не подверженных мерзлотным деформациям (ТППэпБбШп), в коллекторах, тоннелях, шахтах (ТППэп, ТППэпБГ),в телефонной канализации, по стенам зданий и подвески на воздушных линиях связи (ТППэп), а также прокладка по внутренним стенам зданий и внутри помещений (ТПВ, ТПВнг);

Температура прокладки– не ниже минус 10°С для кабелей ТПВ, ТПВнг и минус 15°С для всех остальных марок.

Величина монтажных изгибов– не менее 10 диаметров по оболочке для небронированных и 12 диаметров – для бронированных кабелей.

Электрические характеристики

Электрическое сопротивле-ние токопроводящих жил на 1 км длины при температуре 20°С,Ом:
-диаметром 0,32 мм 216 ± 13;
-диаметром 0,40 мм 139 ± 9;
-диаметром 0,50 мм 90 + 5,9 –6,0;
-диаметром 0,64 мм 55 ± 3;
-диаметром 0,70 мм 45 ± 3.

Электрическое сопротивле-ние изоляции на 1 км длины при температуре 20°С,Мом:
для 100% значений – не менее 6500;
для 80% значений – не менее 8000.

Рабочая емкость, нФ на 1 км длины: 45 ± 5
