Провода и шнуры соединительные для бытовых электрических машин и приборов

Область применения

Предназначены для под-вижного и неподвижного присоединение различных электрических машин, прибо-ров, теле- радиоаппаратуры, электроинструмента и других подобных установок бытового и промышленного назначе-ния к электрическим сетям с номинальным переменным напряжением до 380В систем 380/380 или 380/660В.

Форма поставки

Провода ПВС, ШВВП выпускаются по ГОСТ 7399-97, ШВП-2 – по требованию заказчика. Поставка произво-дится в бухтах не менее стро-ительных длин. Строительная длина – 50 м.

Опции:

По требованию заказчика и согласованию с ним все про-вода могут изготавливаться и поставляться с оболочкой или изоляцией (для ШВП-2) голу-бого, желтого, зеленого, ко-ричневого, красного, серого, синего и оранжевого цветов. По специальным требованиям изготавливается также про-вод ПВС(т) с рабочей тепло-стойкостью изоляции жил до 105°C.

Конструкция

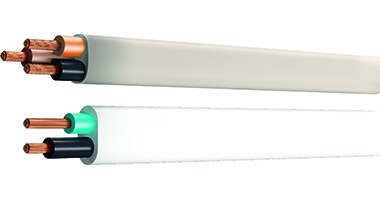

Выполнены в виде двух медных многопроволочных жил 5 класса гиб-кости, уложенных параллельно в общей изоляции (ШВП-2) , или двух и более медных изолированных жил того же класса гибкости, уложенных параллельно (ШВВП) или скрученных в сердечник (ПВС) и покрытых на-ружной оболочкой.

МАТЕРИАЛ ИЗОЛЯЦИИ И ОБОЛОЧКИ – ПВХ пластикат, цвет оболочки или изоляции без оболочки (для провода ШВП-2) – черный или белый.

Условия эксплуатации и монтажа

ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР: от минус 40°С до плюс 40°С.
СРОК СЛУЖБЫ ПРОВОДОВ в нормальных условиях эксплуатации: не менее – 6 лет

Электрические характеристики

Удельное электрическое сопротивление жил постоянному току при 20°С, Ом мм2/м, не менее: 0,01724.

Номинальные токовые нагрузки (А) при сечении жил (мм2), не более:
0,5 - 2,5
0,75 - 6,0
1,0 - 10,0
1,5 - 16,0
2,5 - 25,0

ОСНОВНАЯ ВЫПУСКАЕМАЯ НОМЕНКЛАТУРА

Число и номинальное сечение жил, кв.мм Марка
ШВП-2ШВВП ПВС
2*0,5 х х
3*0,5 х
2*0,75 х х х
3*0,75 х х
4*0,75
2*1,0
3*1,0
4*1,0
х
5*0,75
5*1,0
х
5*1,5
2*1,5 3*1,5
4*1,5
х
5*2,5
2*2,5
3*2,5
4*2,5
х
