Провода с поливинилхлоридной изоляцией для электрических установок

Область применения

Предназначены для элек-трических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, ма-шин, механизмов и станков, внутренних электроустановок на номинальное переменное напряжение до 450/750 В включительно номинальной частотой до 400 Гц или посто-янное напряжение до 1000 В включительно.

Форма поставки

Провода выпускаются по ТУ 16-705.501-2010 в соответ-ствии с требованиями ГОСТ Р 53768-2010. Поставка прово-дов производится в бухтах и на деревянных барабанах по ГОСТ 5151-79 строительными длинами не менее 100 м.

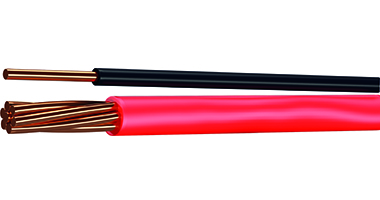

Конструкция

ТОКОПРОВОДЯЩАЯ ЖИЛА
• у марки ПуВ и ПуВВ – медная, однопроволочная или многопроволоч-ная, класса 1 для сечений от 0,5 до 10 мм2 вкл., класса 2 для сечений от 16 до 400 мм2 вкл. по ГОСТ 22483;
• у марки ПуГВ и ПуГВВ – медная, многопроволочная класса 5 сечений от 0,5 до 400 мм2вкл. по ГОСТ 22483;
ИЗОЛЯЦИЯ – изоляционный ПВХ пластикат.
ОБОЛОЧКА – ПВХ-пластикат для оболочек.
Цвет изоляции любой. Для проводов, используемых только для целей заземления, изоляция имеет зелено-желтую расцветку. Оболочкa может быть любого цвета.

Основные технические и эксплуатационные характеристики

ПуВ: Провод одножильный c медной жилой, с изоляцией из поливинилхлоридного пластиката, без оболочки. Для прокладки в стальных трубах, коробах, на лотках и др., для монтажа электрических цепей

ПуГВ: То же, но с гибкой жилой. То же, для монтажа электрических цепей, где требуется повышенная гибкость при прокладке и монтаже

ПуВВ: Провод одно-двух- и трехжильный, с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката. Для прокладки под штукатуркой, в бетоне, кирпичной кладке, в пустотах строительных конструкций, а также открыто по поверхности стен и потолков и в других конструкциях, для монтажа электрических цепей

ПуГВВ: То же, но одножильный, с гибкой жилой. То же, для монтажа электрических цепей, где требуется повышенная гибкость при прокладке и монтаже

ТЕМПЕРАТУРА ПРОКЛАДКИ – не ниже минус 15°С.

РАДИУСЫ МОНТАЖНЫХ ИЗГИБОВ – не менее пяти наружных диаметров для проводов ПуГВ, ПуГВВ; - не ме-нее десяти наружных диаметров для проводов ПуВ, ПуВВ, в плоских кабелях за наружный диаметр принимаются размеры по меньшей оси.

СТОЙКОСТЬ К ВНЕШНИМ ВОЗДЕЙСТВУЮЩИМ ФАКТОРАМ
Провода стойки к воздействию температуры окружающей среды: от минус 50°С до 65 °С.
Провода стойки к воздействию относительной влажности воздуха до 98% при температуре до 35 °С.
Длительно допустимая температура нагрева жил не должна превышать 70°С.
Провода стойки к воздействию механических ударов, изгибов.
Провода не распространяют горение при одиночной прокладке.

СРОК СЛУЖБЫ В НОРМАЛЬНЫХ УСЛОВИЯХ ЭКСПЛУАТАЦИИ – не менее 20 лет с даты изготовления.

Гарантийный срок эксплуатации – три года со дня ввода проводов в эксплуатацию
