Провода самонесущие изолированные и защищенные для воздушных линий электропередачи

Область применения

СИП-1. Для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха типов I и II по ГОСТ 15150-69.

СИП-2. Для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха типов 1 и 3 по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков.

СИП-3. Для воздушных линий электропередачи на номинальное напря-жение 20кВ (для сетей на напряжение 10, 15, 20 кВ) И 35 кВ ( для сетей на 35 кВ) номинальной частотой 50 Гц в атмосфере воздуха 2 и 3 по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер, в промышлен-ных районах и районах засоленных песков.

СИП-4. Для ответвлений от ВЛ к вводу и для прокладки по стенам зда-ний и инженерных сооружений в атмосфере воздуха типов 2 и 3 по ГОСТ 15150-69.

Климатическое исполнение проводов – В, категории размещения – 1, 2 и 3 по ГОСТ 15150-69.

Форма поставки

Кабели поставляются на деревянных барах по ГОСТ 5151-79 «Барабаны деревянные для электрических кабелей и проводов». Упаковка и маркировка соответсвуют ГОСТ 18690-82, «Кабели, провода, шнуры и кабельная арматура».

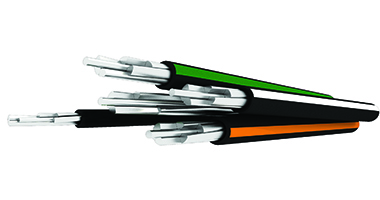

Конструкция

1. ТОКОПРОВОДЯЩАЯ ЖИЛА – скручена из круглых алюминиевых проволок, имеет круглую форму, уплотнена.

2. ТОКОПРОВОДЯЩАЯ ЖИЛА – скручена из круглых проволок алюми-ниевого сплава, выполняющая функцию несущего элемента и нулевого рабочего (N) или нулевого защитного (РЕ) проводника.

3. ТОКОПРОВОДЯЩАЯ ЖИЛА – медная проволока круглой формы (для цепей наружного освещения).

4. ИЗОЛЯЦИЯ ЖИЛ – выполняется из светостабилизированного сшито-го полиэтилена. По радиальной толщине разделяется на два вида: - изоляция токопроводящих жил самонесущего изолированного про-вода для воздушных линий электропередачи на напряжение до 0,6/1 кВ, обеспечивающая нормальную работу воздушных линий электропе-редачи и защиту от поражения электрическим током (СИП-1, СИП-2, СИП-4);
- изоляционный слой защищенного провода для воздушных линий электропередачи на напряжение 10—35 кВ, обеспечивает снижение вероятности короткого замыкания при случайном соприкосновении провода с заземленным элементом или при соприкосновении прово-дов различных фаз воздушных линий электропередачи (СИП-3). Изолированные жилы имеют отличительную расцветку или цифровое обозначение, нанесенное печатным способом.

5. СКРУТКА – изолированные токопроводящие жилы скручены вокруг нулевой несущей жилы. Скрутка жил имеет правое направление.

Основные технические и эксплуатационные характеристики

Номинальное напряжение, кВ: 0,66/1; 20 и 35

Эксплуатация при температуре окружающей среды, °С: от минус 60 до плюс 50

Строительная длина, м, не менее: 300

Длительно допустимая температура нагрева жил при эксплуатации, не более, °С: 90

Срок службы кабелей, лет: 40

Основная выпускаемая номенклатура

Номинальное
сечение
основных жил,
мм. кв.
Допустимый ток нагрузки, А, не более Допустимый ток односекундного
короткого замыкания, кА, не более
самонесущих
изолированных
проводов СИП-1,
СИП-2, СИП-4
защищенных проводов
СИП-3
самонесущих
изолированных
Проводов
защищенных
Проводов
20 кВ 35 кВ
16 100 - - 1,5 -
25 130 - - 2,3 -
35 160 200 220 3,2 3
50 195 245 270 4,6 4,3
70 240 310 340 6,5 6
95 300 370 400 8,8 8,2
120 340 430 460 10,9 10,3
150 380 485 520 13,2 12,9
185 436 560 600 16,5 15,9
240 515 600 670 22 20,6
Допустимые токовые нагрузки проводов, рассчитанные при температуре окружающей среды 25?С, скорости ветра 0,6 м/сек и интенсивности солнечной радиации 1000 Вг/м2 Радиус изгиба при монтаже и установленного на опорах провода должен быть не менее 10 наружных диаметров провода. Монтаж проводов рекомендуется производить при температуре окружающей среды не ниже – 20?С. Провода изготавливаются по ГОСТ 31946-2012 и ТУ 16-705.500-2006
